Descriere

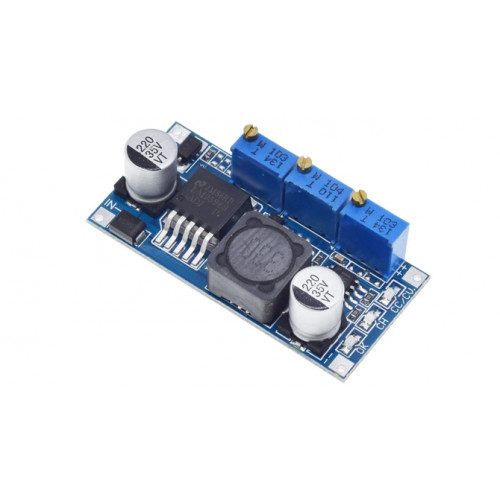

Modul DC-DC STEP DOWN LM2596-3POT cu 3 potentiometre.
Acest modul reprezinta o sursa ce limiteaza tensiunea si curentul, putand sa le controleze la o valoare dorita de utilizator.
Aceste lucruri il face perfect pentru a-l folosi pe post de driver de LED-uri, acestea avand nevoie de niste valori exacte atat pentru curentul ce le strabate, cat si pentru caderea de tensiune.
Dimensiunea circuitului este una destul de redusa, astfel ca poate fi destul de usor integrat in proiectele dumneavoastra inovative.
Modulul foloseste circuitul integrat LM2596, unul de inalta calitate si de o precizie foarte buna, si condensatori Sanyo, low ESR, pentru un riplu cat mai mic, chiar si la curent maxim.
Instructiuni de utilizare:
1. Alimentati sursa.
Sursa se alimenteaza prin intermediul celor 2 pad-uri marcate cu IN- si IN+. Aceste marcaje va ajuta sa respectati polaritatea.
2. Ajustati tensiunea si curentul de iesire.
Ajustarea tensiunii si curentului se realizeaza prin intermediul potentiometrelor albastre montate pe PCB. Este recomandat sa utilizati un multimetru pentru a configura corect aceasta sursa de alimentare. astfel riscati sa stricati componentele conectate la bornele de iesire.
– Tensiune de intrare: 7V – 35V
– Sursa asincrona
– Tensiune de iesire: 1.25V – 30V
– Curent: ajustabil, maxim 3A
– Frecventa de functionare: 150kHz – Eficienta: pana la 92% – Riplu: maxim 50mV – Eroare maxima tensiune: 2.5% – Eroare maxima curent: 0.5% – Dimensiuni: 48 x 23 x 14 mm.
