Descriere

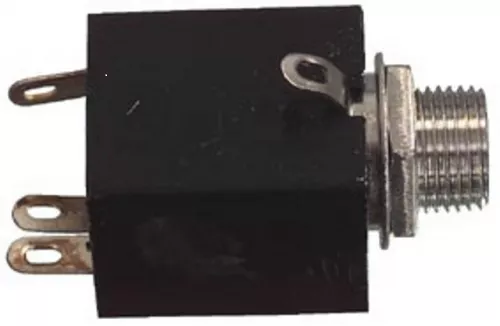

Conector audio-alimentare 6.3 mm sasiu stereo.
• Priza pentru panoul de conectare (cuplaj montat pe panou)
• 6,35 mm
• 3 pini / stereo
• Cu contact NC
• Cu ochiuri de lipit
• Pentru montare pe panou
Informații tehnice
General
TipPriza panou Jack
Model KLB
Proiectat Stereo
Numărul poli 3
Material Carcasă din plastic
Tehnologie Cu ochi de lipit
Temperatur max.-20 … +70
Culoare Argintiu / negru
Specificație
Cu contact NC, pentru montare pe spate
interfeţe
Conexiune 6,35 mm
Valori electrice
Aprobare Potrivit JIS C 6560 JC63J3Z
Limita de încărcare0,5 A / 34 V
Jack chassis socket acc. to JIS C 6560 JC63J3Z, 6.35 mm, 3 poles/stereo, with break contact and solder eyes, for back side mounting
1. Temperature range -20 °C/+70 °C
2. Materials
Body PC, V2 according to UL 94
Contact bush CuZn, nickeled
Solder terminal Cu alloy, silvered
CuZn, nickeled
Washer steel, nickeled
Nut steel, nickeled
3. Mechanical data
Insertion force 5–40 N
Withdrawal force 5–40 N
Mating cycles ≥ 10000
Mating with jack plugs KLS 3, KLS 33
4. Electrical data
Contact resistance ≤ 50 mΩ
Rated current 2 A
Rated voltage 34 V AC/DC
Test voltage 250 V/60 s
Insulation resistance ≥ 5 x 107 Ω
